sasi | 1817    2012-02-12 21:19:00 [725]

A teljesítmény függvényében a folyamatos bekapcsolási időt jelezné 12/48 sec, de ez egy továbbfejlesztett változat, nem melegszik túl, gyakorlatilag folyamatosan lehet használni.
Nem tudom menyit gyártottak belőle, az enyém a nullszériák egyike.

Előzmény: lovas gyula, 2012-02-12 15:46:00 [719]


sasi | 1817    2012-02-12 21:03:00 [724]

Én ezt a tekercselési módot méhsejtnek ismerem, régen (nem is merem leírni mikor) készítettem tekercselőt is hozzá, valahol még talán megvan.
Amit te kosárfonatnak nevezel, az is méhsejt, meg az is, amire azt írod, hogy „igazi”csak más a geometriai kialakítása, (nagy és légmagos).
A méhsejt tekercselési módnak az a tulajdonsága, hogy alacsony a belső kapacitása.

A neten azért találni ilyen név alatt nagyméretű légmagos tekercseket, mert divat után építeni az 1930-as évek rádióit.
Az alábbi képen jól látszik a méhsejt tekercs lényege, készítésének módja.

Előzmény: rferi, 2012-02-12 17:32:00 [721]


sasi | 1817    2012-02-12 20:53:00 [723]

Hű, a mindenit! IE 8 alatt még rosszabb, mint Firefox-ban, ott legalább egymás alatt vannak a képek.
Jobb, ha visszatérek az Internet Explorer-re.

Előzmény: sasi, 2012-02-12 15:22:00 [715]


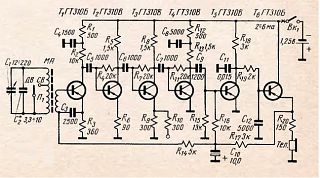

vakeger | 1299    2012-02-12 17:35:00 [722]

Ügyes kütyü, anno a Rádiótechnikában láttam. Azt hiszem az volt a gond vele, hogy a megfelelő ferrit akkor még Cocom-listás volt.

Előzmény: sasi, 2012-02-12 15:26:00 [716]


rferi | 1309    2012-02-12 17:32:00 [721]

Na, ez a "nem" méhsejt tekercs, ez "csak" kosárfonat.

Ez az igazi méhsejt

Előzmény: vbodi, 2012-02-12 16:40:00 [720]

vbodi | 6733    2012-02-12 16:40:00 [720]


lovas gyula | 1584    2012-02-12 15:46:00 [719]

A 12\48sec mire vonatkozik? mert ha a felfütésre akkor nem egy tüzhányó. A Szovjet formatervezésből nem következtettem ilyen belvilágra. Ez kimaradt az életemből, de mégcsak nem is láttam. Mennyit gyárthattak belőle?

Előzmény: sasi, 2012-02-12 15:26:00 [716]


rferi | 1309    2012-02-12 15:38:00 [718]

Ez "csak" kosárfonat tekercs.

Előzmény: sasi, 2012-02-12 15:22:00 [715]


rferi | 1309    2012-02-12 15:38:00 [717]

Igazából ez nem igazi méhsejt tekercs.
Az ilyen volt:
méhsejt tekercs

Előzmény: sasi, 2012-02-12 15:22:00 [715]


sasi | 1817    2012-02-12 15:26:00 [716]

No, nem éppen így akartam, talán a Firefox tréfált meg… eddig még nem használtam hozzászóláshoz.

Előzmény: sasi, 2012-02-12 15:22:00 [715]


sasi | 1817    2012-02-12 15:22:00 [715]


A Semleges csevegő, vegyes ügyek #19894-ben linkelt forrasztó páka – szétbontva.




Teljesítményt szabályozó gomb.




Gyönyörű ferritmagos méhsejt tekercs, mely az üzemállapotot jelző izzót hajtja meg.











SzatmáriGyörgy | 510    2012-02-02 20:05:00 [714]

Csak találgatok talán túl nagy a gépeden a felbontás.

Előzmény: Szalai György, 2012-02-02 19:43:00 [711]


Kulcsar Zoltan | 4175    2012-02-02 20:00:00 [713]

Szia

Azért ehhez is kel egy értelmezö szotár ))

"képem felészer felében jelenik meg "

Előzmény: Szalai György, 2012-02-02 19:43:00 [711]


vbodi | 6733    2012-02-02 19:50:00 [712]

Egy "a" betűvel többet nyomtam.

Előzmény: Szalai György, 2012-02-02 19:43:00 [711]


Szalai György | 6735    2012-02-02 19:43:00 [711]

Nem ismertem eddig, de most magamévá teszem.
A „macsakáztál” is szorulna nálam némi magyarázatra.

Előzmény: vbodi, 2012-02-02 19:35:00 [710]

vbodi | 6733    2012-02-02 19:35:00 [710]

Ismered azt a mondást?
"Ki fingját szórja, egészségét óvja!"

Előzmény: Szalai György, 2012-02-02 19:25:00 [707]


lovas gyula | 1584    2012-02-02 19:35:00 [709]

Nem rejtély! a nálam lévőben is Poland csapágy van

Előzmény: Szalai György, 2012-01-18 23:12:00 [703]


vbodi | 6733    2012-02-02 19:33:00 [708]


Szalai György | 6735    2012-02-02 19:25:00 [707]

Dörmögök?
Ha nem az ideszúrt linken keresztül nyitom meg, akkor én is 800x600-ban látom.
Komolyan bosszant, hogy a szépen beméretezett képem felészer felében jelenik meg.
Van ötletet, hol lehet a hiba?
Ja, az nem dörmögés volt, hanem a sólettbab szava.

Előzmény: svejk, 2012-02-02 19:15:00 [706]


svejk | 25858    2012-02-02 19:15:00 [706]

Nem értem mit dörmögsz, én 800x600-ban látom.

Előzmény: Szalai György, 2012-02-02 19:12:00 [705]


Szalai György | 6735    2012-02-02 19:12:00 [705]

A képek, a fórumon kívül megnyitva, az eredeti 800x600 méretben láthatóak.
Sajnálom, hogy innen csak fele méretben lehet mindent megnézni, mert ez nem a fórum használatára, hanem más utak keresésére ösztönözi az olvasót.

Előzmény: Szalai György, 2012-02-02 19:07:00 [704]


Szalai György | 6735    2012-02-02 19:07:00 [704]

Nem CNC téma, de az elektronikai érdeklődéshez kapcsolódhat.
A markomba jutott három darab, feleslegessé vált, korszerű, szikraköz nélküli, cinkoxid pogácsás túlfeszültség korlátozó. Szó volt ezekről tavaly valamelyik topikban.
Az első képen még egyben van.
A másodikon már lehántva látható a hajlékony szilikongumi köpeny, és rajta a kúszóáram utak megnövelését szolgáló szoknyák, alatta pedig az üvegszálas műgyanta csőben lévő fémoxid pogácsák és az alumínium öntvény végek.
Harmadik képen az elvágott üvegszálas műgyanta cső belsejében lévő pogácsa látható.
A negyedik képen a darabjaira szedett belső rész, felső és alsó záró elem, egy alumínium közdarab, és öt fémoxid pogácsa.
A hozzá tartozó tudomány.
Ha valaki kedvet érez a kísérletezéshez, annak tudok juttatni a pogácsákból.
Darabolással, alacsonyabb feszültségre és kisebb áramra is alkalmazható.
Kellő óvatossággal!


Szalai György | 6735    2012-01-18 23:12:00 [703]

„ki lehet a beszállító”
Úgy látom, hogy maga az NSK gyártja ezeket.
(Az egy rejtély, hogy mit keresett benne egy darab POLAND PPL 6301Z feliratú csapágy a sok NSK között.)

Előzmény: SzatmáriGyörgy, 2012-01-18 22:43:00 [702]


SzatmáriGyörgy | 510    2012-01-18 22:43:00 [702]

Sok európai márkánál is elektromos kormányszervó működik nem tudom ki lehet a beszállító még a suzukimban is ilyesmi dolgozik.


elektron | 13986    2012-01-18 22:30:00 [701]

Vissza reverse engineeringezte .

Előzmény: hostya, 2012-01-18 21:20:00 [700]


hostya | 2362    2012-01-18 21:20:00 [700]


Az hogy Toyotáék ezt így kitalálták, egy dolog(komoly fejlesztő gárdával).
De TE (egyedül) rájöttél hogy ez az egész hogy működik, és még el is magyaráztad nekünk...
Köszönjük!!

Előzmény: Szalai György, 2012-01-18 17:12:00 [698]


PSoft | 10663    2012-01-18 19:53:00 [699]

Jól van!

Csillagos ÖTÖS,....leülhetsz.)

Előzmény: Szalai György, 2012-01-18 17:12:00 [698]


Szalai György | 6735    2012-01-18 17:12:00 [698]

Na, megtudtam a frankót.
Az érdekes alkatrész, az elektromos szervo kormánymű nyomatékérzékelő rendszerének a része.
Tehát nem elmozdulást érzékel, hanem a kormánykerék és a kormányzott kerekek közötti forgató nyomatékot méri, a kormány tengelyen, érintkezés nélkül. Nem semmi.
Az alumínium öntvény házba, a csapágy mögött, bele van sajtolva két gyűrű alakú csévetesten három tekercs.
(Nem tudom kihúzni őket.) Egy gerjesztő tekercs és két érzékelő tekercs.
A bennük forgó kormánytengely és rajta az alumíniumból készült érdekes alkatrész, a tekercsekben egy torziós vasmagot képez, ami a kormányerő hatására kissé csavarodik.
Hogy ezt könnyen megtehesse, ezen a szakaszon a kormánytengely, csillag keresztmetszetűre van vékonyítva.
A gerjesztő tekercset AC árammal táplálják és az váltakozó mágneses mezőt hoz létre, mint egy transzformátor primer tekercse. A kormányt forgató nyomaték hatására, a torziós mag, a nyomatékkal arányosan változó mágneses mezőt vezet az érzékelő tekercsek irányába. A két érzékelő tekercsben, a kormányt forgató nyomatékkal arányos feszültség indukálódik.
Az érzékelő tekercsek közötti feszültség különbség hordozza a kormányt forgató nyomatékra vonatkozó előjelhelyes információt.
Egyik forgásirányba kifejtett erő hatására egyik irányba torzul a mag és ettől az egyik tekercsben indukálódik nagyobb feszültség, a másik tekercsben meg kisebb feszültség indukálódik. Ellenkező irányú kormány tekerésnél megfordul az arány. Ha semerre nem tekerem a kormányt, akkor a két érzékelő tekercsben indukált feszültség megegyezik.
Ezeket a feszültségeket a kormány szervo elektronikája feldolgozza és CAN adatvonalon továbbítja a DC motor szabályozónak.

Előzmény: Szalai György, 2012-01-17 20:20:00 [697]


Szalai György | 6735    2012-01-17 20:20:00 [697]

„egy érdekes alkatrész a tengelyen” Az elmozdulás érzékelő mozgó része.
Holnap délután ránézhetek közelebbről, hogy mitől működik.

Előzmény: lovas gyula, 2012-01-17 16:55:00 [696]


lovas gyula | 1584    2012-01-17 16:55:00 [696]

Szó sincs széthajtásról. A próba üzem alatt használtam kb 2 hónapig majd az egész rendszer ac szervóra lett cserélve. Mint ahogy az tervezve volt.A biztonsági rácshoz 12 vagy 24 v ablaktörlő motort szoktak használni, további áttételekkel. Van néhágy darab itthon.Szoktam a javításával foglalkozni. A motoron kivül minden saválló anyagból van.
A kék csigakerék mögött van egy érdekes alkatrész a tengelyen. Valami nyomaték érzékelő,azt nézted?
Csak megjegyzem, hogy a közkedvelt E240 mocitól ez nagyságrendekkel komolyabb cucc. Az enkodert 2 óra alatt fel lehet rá szerelni

Előzmény: Szalai György, 2012-01-17 16:28:00 [695]

Szalai György | 6735    2012-01-17 16:28:00 [695]

Az autókormány rásegítő szerepkör eléggé nyugdíjas állás nem? Sem nem pörög gyorsan, sem nem pörög sokat. Így könnyű szép kort megélni neki.
Azt gondolom, hogy nagy, rövid ideig tartó igénybevételekre tervezték és óriási üzembiztonságra. Jól el tudom képzelni biztonsági rács mozgatóként egy boltban. Pláne, hogy akkumulátoros vészüzemre is alkalmas.
Ha nem kell a kutyának sem, akkor talán előtolóként végzi trapézorsóval egy fémvágó tárcsafűrész asztalon.
Nálad miért került leváltásra? Ha széthajtottad, akkor kb. mennyi munkaóra alatt sikerült és mi lett a hibája?

Előzmény: lovas gyula, 2012-01-16 20:35:00 [694]


lovas gyula | 1584    2012-01-16 20:35:00 [694]

Nicsak! a z tengelyem motorja volt annó. Kitünően szerepelt. Áramfejlesztőnek is kiváló.Minden porcikája igazi minőség

Előzmény: Szalai György, 2012-01-16 20:25:00 [693]


Szalai György | 6735    2012-01-16 20:25:00 [693]

Lett ma egy Toyotám!
Nem egy egész, csak egy egész szervó. Mert nem kell semmire, megismerkedtem vele közelebbről.

Masszív, gumicsűrűvel tömitett, alumínium öntvény ház, stabil alkatrészek, gyönyörűen megmunkálva, semmi körberágott szélű bádog hitványság. A kihajtó tengelyt kézzel megmozgatva, minden irányban kottyanásmentes. De kicsit se kottyan. Kezd tetszeni.

DC motor hajtja, állandó mágneses állórész, négy darab 6x12mm keresztmetszetű bronzszínű szénkefe, 22 szegmensű kommutátor, elöl-hátul NSK 608Z csapágy. Kommutátor vagy kefe kopás-por semmi, csapágykopás-lógás semmi.

Csigaorsó acél, két bekezdésű, 20mm külső átmérőjű menet, gyönyörű tükrös felület, mintha polírozva lenne. A motorhoz rücnis tengelyvéggel kapcsolódik, itt POLAND PPL 6301Z csapágy tartja, a hátsó végét meg NSK 6201Z. Olyan, mintha új lenne.

Csigakerék acél, de a 32 fogú „futófelület” egy 90mm külső átmérőjű kemény műanyag. Jó nagy NSK 6006Z és NSK 6006DU csapágyak tartják a helyén. Príma minőség. Az áttételi arány, kézzel lepörgetve 16:1.

Képek.
Jaj… Ez az bocsiii…
A robbantott ábra.
Ha akadna, akinek megér ötezer forintot, (+posta) még össze is raknám.


ANTAL GÁBOR | 3523    2011-12-28 06:41:00 [692]

Pár hete azt hiszem itt linkelt valaki egy oldalt ami arról szólt hogy a 30 as években az izzólámpagyártók külön kutatócsoportot hoztak létre és kartellba tömörültek hogy a profit érdekében korlátozzák a lámpák élettartamát. Gondolom a kínaiaknál is ez a vezérelv

Előzmény: PSoft, 2011-12-27 19:20:00 [690]


vjanos | 4773    2011-12-27 22:11:00 [691]

Öreg Tungsram? Dehát GE logó van már rajta

Előzmény: PSoft, 2011-12-27 19:20:00 [690]


PSoft | 10663    2011-12-27 19:20:00 [690]

Itt az "öreg" Tungsram kapcs.rajza.



És,a panel,ami több év után is hibátlan.
Már két csövet szolgált ki.
A csövek természetes öregedéssel haltak meg.





Itt,még nyoma sincs a kínai technikának.

És,itt az ellenpélda,manapság teljesen mindegy mi van a cső foglalatára,dobozára írva,egy helyen készül mind!
Ez van a belsejében szinte mindnek.







Azért,...van külömbség!
Már ránézésre is.(

Előzmény: svejk, 2011-12-27 18:32:00 [688]


PSoft | 10663    2011-12-27 18:35:00 [689]

Milyent,milyent,....hát,a szürkét!))

Igazából nem tudom.

Az öreg Tungsram-okban,ami még nem kínai pld.szürke van.
Általában valamilyen színre vannak festve,érték nélkül.
Vagy a szín lenne az érték?
Nem tudom.
Na mindegy,...bontott szürkéket raktam bele.

Előzmény: rferi, 2011-12-27 18:21:00 [687]


svejk | 25858    2011-12-27 18:32:00 [688]

Más méretezési probléma is lehet ott, mert a PTK kevés esetben rakják bele, mert a cső égési feszültsége sokkal kisebb mint gyújtás előtt.

Előzmény: PSoft, 2011-12-27 16:23:00 [683]


rferi | 1309    2011-12-27 18:21:00 [687]

Milyen PTC értéket gondolsz jónak?

Előzmény: PSoft, 2011-12-27 16:23:00 [683]


namosthatha | 178    2011-12-27 17:07:00 [686]

Fúrkáld meg a ház palástját kb. hatos fúróval nyolc helyen, hogy szellőzhessen, ne süljenek meg az elektrolitkondik. Én nem sértettem meg az alkatrészeket, szét sem szedtem. Csillárban nem okoz érintésvédelmi problémát.

Előzmény: PSoft, 2011-12-27 16:23:00 [683]


PSoft | 10663    2011-12-27 17:00:00 [685]

Hát,...kell hozzá!

Most,épp volt.
Nem mindíg van így.

Előzmény: vbodi, 2011-12-27 16:46:00 [684]


vbodi | 6733    2011-12-27 16:46:00 [684]

Van türelmed!

Előzmény: PSoft, 2011-12-27 16:23:00 [683]


PSoft | 10663    2011-12-27 16:23:00 [683]

Egy kis Karácsony utáni "unatkozás" pár képben.

Az unatkozás tárgya,pár darab kínai 9W-os kompakt-cső.
Éltek kb.három hónapot.
Egy hónap után rohamosan kezd csökkenni az újkorán egyébként jónak mondható fényerő.
A cső végei elfeketednek,és pár hónap után fűtőszál szakadással halnak meg.





A tokot kibontva,....silány elektronika,és pld. mindegyikből hiányzik a PTC ellenállás a gyújtókőrből.
A panelon a PTC helye megvan,csak nincs beültetve.
Így a fűtőszálak kikapcsolása nincs megoldva,állandóan fűtenek,ezért(is) a pár hónap utáni elhalálozás.

Mindegyik csőben ez az alapkapcsolás van,szinte kivétel nélkül.
A két tranzisztor,MJE-13001,vagy MJE13002,vagy MJE13003,ennyi a változás.



A PTC-t beültetve a gyújtókőrbe,lényegesen hosszabb élettartam várható a csövektől.









A tulajdonképpeni "fénycsőcsere" abból áll,hogy más típusú,elektronikahibás kompaktokból bontott csöveket tettem a rosszak helyére.
Persze a hiányzó PTC-ket is beültetve a panelra.
















Bauer Márk Ottó | 32    2011-12-26 15:37:00 [682]

Tisztel Béla !

Köszönöm, hogy utána nézel.


ANTAL GÁBOR | 3523    2011-12-25 22:22:00 [681]

Bencze Andrásnak (válasz)

ANTAL GÁBOR | 3523    2011-12-25 22:22:00 [680]

tudom . Elég sok dolog adott hozzá,(egy 45 kWos bontott frekiváltó közbenső egyenáramú köre egy 300A 1000V bipoláris modul, hallos árammérés, doboz, hűtés stb ) a fékezés valóban komoly kihívás, minden tanácsot szívesen veszek (akár magánban is)


Bencze András | 503    2011-12-25 19:38:00 [679]

Ez nem semmi feladat lesz, főleg, ha villamosan fékezni is akarod a motort.

Előzmény: ANTAL GÁBOR, 2011-12-24 22:33:00 [678]


ANTAL GÁBOR | 3523    2011-12-24 22:33:00 [678]

igen Egy 14 Kw os Dc motor van benne (196 kg a súlya) egy komoly AC ventillátorral hűtik . Ugyanaz minden, a laposszijjal viszik föl a hajtást , persze az 1/1 -1/8 as váltó az orsóházban benne van . Nem tökéletes a DC motorhoz készített tirisztoros egyenirányító. Pont azért tudtam megvenni. Egy új ( nem visszacsatolt ) tápot szeretnék csinálni ( legföljebb nem fúrok 50 es fúróval )

Előzmény: Laslie, 2011-12-24 22:07:00 [677]


Laslie | 7674    2011-12-24 22:07:00 [677]

Fú, de mocskosul irigy lettem.
Hogy van kiépítve a rendszer ?
A váltó helyén van a motor és lapos szíjjal viszi fel a hajtást a főorsóhoz ?
A többi cucc egyébként teljesen ugyanaz mint a megszokott SV18-asnál van ?

Előzmény: ANTAL GÁBOR, 2011-12-24 15:45:00 [673]


ANTAL GÁBOR | 3523    2011-12-24 21:53:00 [676]

kösz hogy karácsonykor is velünk foglalkozol

Előzmény: PSoft, 2011-12-24 21:40:00 [675]


Fórum főoldal  |  A lap tetejére

Időrend:
Oldal 100 / 114 Ugrás ide:
|◄ Első  ◄ Előző  96 97 98 99 100  101   102   103   104     Következő ►  Utolsó ►|
